ПРОЕКТ КЛУБНО-СПОРТИВНОГО КОРПУСА

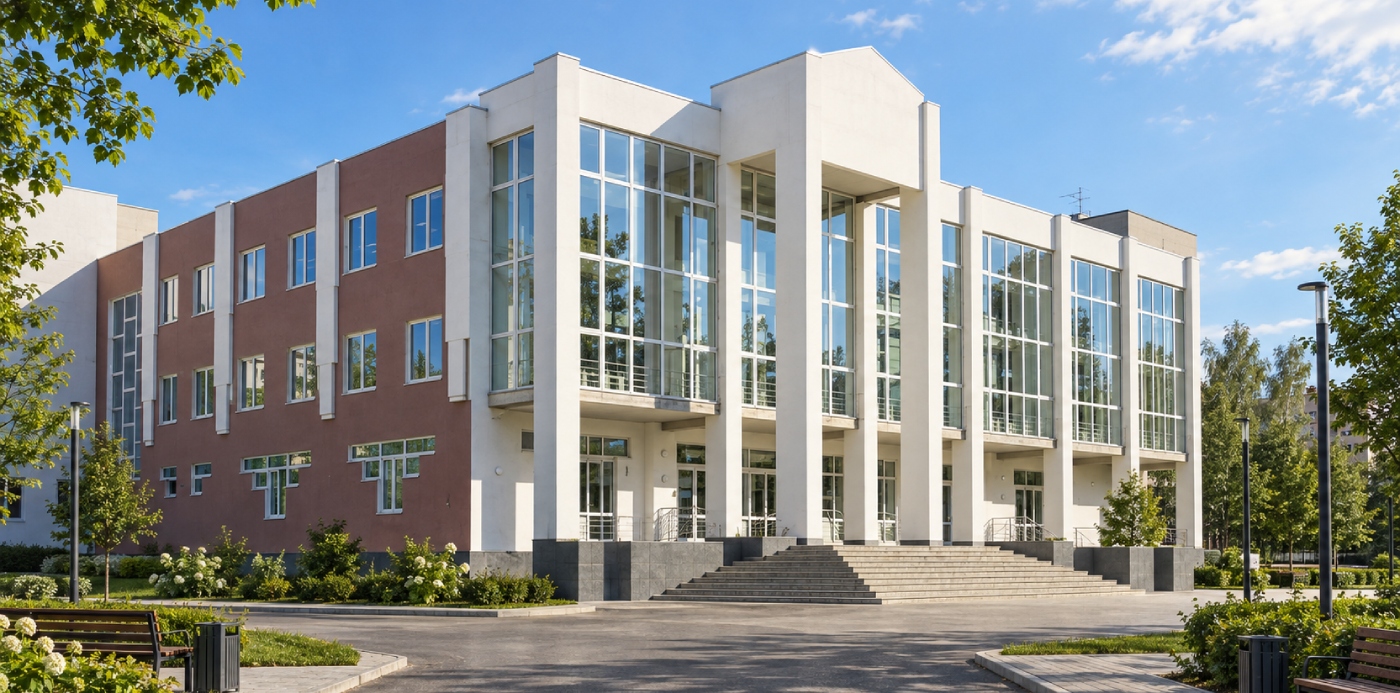

ВНЕШНИЙ ВИД ЗДАНИЯ №1

ВНЕШНИЙ ВИД ЗДАНИЯ №2

ВНЕШНИЙ ВИД ЗДАНИЯ №3

ВХОДНАЯ ГРУППА №4

Выполнили проектирование клубно-спортивного корпуса.

Адрес объекта: обл.Владимирская, г.Владимир, мкр.Юрьевец, ул.Михалькова, д.20, на территории Средней общеобразовательной школы №42

Вид строительства: новое строительство

Краткая характеристика объекта:

1. Основание для проектирования — задание, выданное заказчиком.

2. За условную нулевую отметку принята отметка уровня чистого пола первого этажа основного здания школы, абсолютная отметка пола первого этажа клубно-спортивного блока — отм.166,80.

3. Основные конструкции:

— Фундаменты — сборные железобетонные.

— Стены подвала — сборные железобетонные;

— Наружные несущие стены — кирпичные, толщиной 640мм, с утеплителем.

— Стены лестничных клеток — полнотелый керамический кирпич.

— Перекрытия — сборные железобетонные

— Перемычки — сборные железобетонные

— Лестничные марши — сборные, железобетонные

— Перегородки — 120мм кирпичные

— Вентиляционные шахты и каналы — полнотелый керамический кирпич.

— Кровля — плоская с внутреннем водостоком.

4. Отделка фасадов: Стены — декоративная штукатурка с покраской;

Цоколь — декоративная штукатурка с покраской;

Окна- 2-х камерный стеклопакет из профиля ПВХ.

Функционально здание разделено по этажам:

— подвальный этаж включает в себя инженерно-техническую зону и зону тира,

— на первом этаже располагается вестибюльная зона, столовая, учебная и зона бассейна,

— на втором этаже большую часть занимает спортивная зона, оставшаяся часть зона актового зала,

— третий этаж занят зоной кружковых помещений.

В подвале размещаются: технические помещения в составе — электрощитовая, тепловой пункт, водомерные узлы, венткамеры, насосно-фильтрационные; помещения тира — тамбур, холл, комната ожидания, комната туристов, санузлы, два тира, коридоры, кладовая.

Вестибюльная зона располагается при главном входе с западной стороны, и включает в себя — тамбур, вестибюль, помещение охраны, гардероб, лифтовый холл и лифт, лестничную клетку, мужской и женский санузлы, санузел доступный для маломобильных групп населения, административные помещения.

Зона столовой располагается при вестибюле и включает в себя: умывальную, кабинет зав. столовой, обеденный зал на 250мест, горячий и холодный цеха, овощной и мясо-рыбный цеха, кладовые продуктов, моечные столовой и кухонной посуды, помещение персонала, санузел, душевая, разгрузочная, тамбур, коридор.

В учебную зону на первом этаже входят следующие помещения: рекреация, коридор, тамбур, кладовые готовой продукции, инструментальная, мастерская по обработке дерева, кабинет кулинарии, мастерская по обработке тканей, мастерская по обработке металла, универсальная мастерская.

Зона бассейна включает в себя: раздевалки, санузлы, душевые, проходные, помещение бассейна, инвентарные, кабинеты инструкторов, кабинет медицинской сестры, лаборатория, коридор, раздевалка.

На втором этаже большую часть занимает спортивная зона в которую входят: спортзалы, комнаты инструкторов, снарядные, тамбуры, раздевалки, душевые, санузлы, раздевалка, мед.кабинет, кабинет врача, процедурная, коридор, приемная.

Зона актового зала включает в себя: холл, актовый зал, артистическую, кладовую инвентаря, галерею, коридор, кабинеты педагогов и класс хореографии.

На третьем этаже располагаются кружковые помещения: студия живописи и рисунка, кабинет черчения и изобразительного искусства, кружок юннатов, универсальные кружковые помещения, кружок технического творчества, кладовые инвентаря и прикладных материалов, коридоры, санузлы, кладовая уборочного инвентаря, лифтовый холл, санузел для МГН, читальный зал, хранилище учебников, помещения ремонта и хранения учебников, балкон актового зала, радиоузел, видеозал, аппаратная, лестничные клетки, галерея спортзала для зрителей.

АКТОВЫЙ ЗАЛ

БАССЕЙН

СТОЛОВАЯ

СПОРТИВНЫЙ ЗАЛ №1

СПОРТИВНЫЙ ЗАЛ №2

ТАНЦЕВАЛЬНЫЙ ЗАЛ
