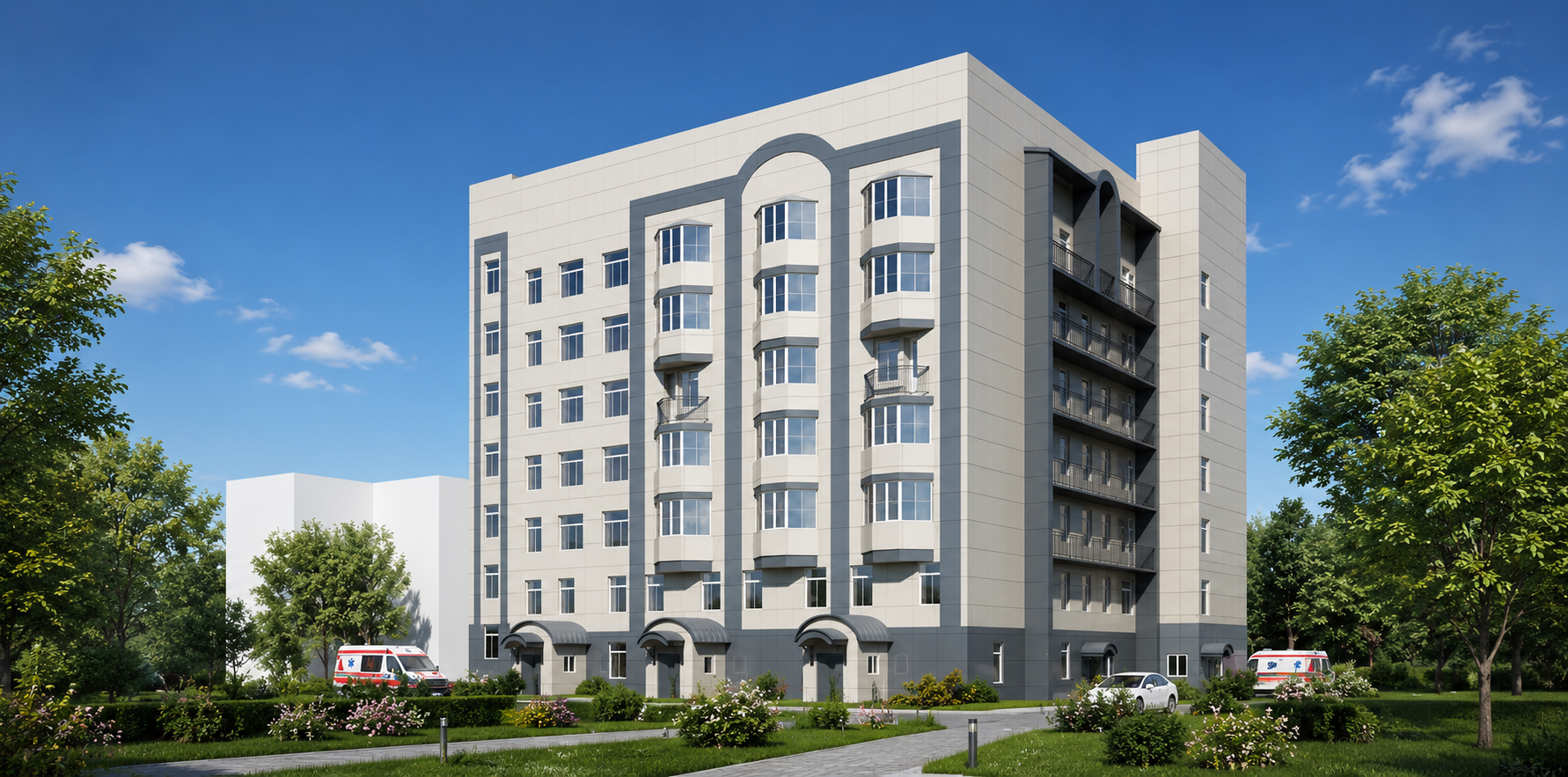

ПРОЕКТ АКУШЕРСКОГО КОРПУСА ДЛЯ НУЖД ГБУЗ ВО «ГУСЬ-ХРУСТАЛЬНАЯ ЦЕНТРАЛЬНАЯ ГОРОДСКАЯ БОЛЬНИЦА»
ВИД №1
ВИД ФАСАДА
ПЛАН 3 ЭТАЖА
ПЛАН 5 ЭТАЖА
ПЛАН 6 ЭТАЖА
Выполнили проектирование центральной городской больницы по адресу: Владимирская область, г. Гусь-Хрустальный, ул. Октябрьская, д. 39
Назначение объекта: медицинское учреждение
Этажность – 8 этажей
Вид строительства – реконструкция
Проект восьмиэтажного здания акушерского корпуса представляет собой прямоугольную форму.
Габариты здания в плане 27,26 х 33,27м. Здание восьмиэтажное, высота этажа — 3,00 м.
Количество наземных этажей – восемь. Высота здания от уровня земли до парапета – 27,70 м.
Корректировка проекта заключалась в изменении объемно-планировочных решений согласно нового технического задания и в соответствии с требованиями противопожарных, санитарно-гигиенических норм, правилами лечебно-профилактических учреждений и требованиями доступности здания маломобильными группами населения.
Проектируемый объект функционально разделен на:
1 этаж: — приемно-выписную зону (в осях 1-6 и Ж-М), — помещения прачечной (в осях 3-6 и А-Ж),
— технические помещения (электрощитовая, тепловой узел) (в осях 1-3 и А-Г);
2 этаж: — административные и лечебные помещения, стерилизационное отделение (в осях 1′-7 и А’-М), — помещения гардеробов персонала отделений (в осях 3-6 и Ж-М);
3 этаж: — отделение патологии беременности на 12 коек;
4 этаж: — родовое физиологическое отделение на 10 коек;
5-6 этаж: — послеродовое физиологическое отделение на 17 коек и 26 кроваток;
7 этаж: — обсервационное отделение на 7 коек и 7 кроваток;
8 этаж: — технические помещения (машинные отделения лифтов, венткамеры).
Описание решений по отделке помещений основного, вспомогательного, обслуживающего и технического назначения.
Внутренняя отделка.
В тамбурах: полы – плитка из керамогранита с противоскользящим покрытием;
стены, потолок — покраска акриловой влагостойкой краской.
В коридорах и холлах: полы — керамогранит; стены — штукатурка, покраска акриловой влагостойкой краской; потолок — подвесной «Армстронг».
В помещениях общего пользования: полы — керамогранит; стены — штукатурка, покраска акриловой влагостойкой краской; потолок — подвесной из ГКЛ.
Влажные помещения: полы — керамическая плитка; стены — керамическая плитка;
потолок — покраска акриловой влагостойкой краской.
Административные помещения: полы — линолеум; стены — покраска акриловой влагостойкой краской; потолок — подвесной «Армстронг».
Палатные отделения: полы — линолеум; стены — штукатурка, покраска акриловой влагостойкой краской; потолок — штукатурка, покраска водоэмульсионной краской.
Операционная, реанимационная, родовая: полы — керамическая плитка класса горючести КМ-2; стены — керамическая плитка класса горючести КМ-2; потолок — покраска акриловой краской класса горючести КМ-1.
Помещения инженерно-технических служб: полы – керамическая плитка; стены – покраска акриловой влагостойкой краской, керамическая плитка; потолок – покраска акриловой влагостойкой краской.
Стояки отопления, канализации, водопровода оставлять открытыми или закрывать легкосъёмными панелями (ПВХ, на саморезах или защелках) для обеспечения осмотра представителями обслуживающей компании.
Основные технико-экономические показатели здания
№ | Показатель | Кол-во | Ед.изм. |
1 | Площадь застройки | 787,53 | м² |
2 | Строительный объем | 20 622,0 | м³ |
3 | Этажность, количество этажей | 8 | этаж |
4 | Общая площадь | 4 860,70 | м² |
